Knækket teglbjælke, fordi de midlertidige understøtninger er blevet fjernet, inden bjælken har opnået den nødvendige styrke

Forstå årsagerne bag skader i teglbjælker i murværk over vindues- og døråbninger

  • Materialer og Løsninger
  • Tegl
  • Tag og Facade
  • 2025-07-02
  • | Af Louise Gadeberg-Larsen. Fotos og illustrationer af BYG-ERFA

    Manglende forståelse for teglbjælkers funktion - hos både projekterende og udførende - kan betyde revner, afskalninger og andre skader på murværk over vindues- og døråbninger. Erfaringsblad fra Fonden BYG-ERFA gennemgår årsagerne til skaderne – og beskriver, hvordan de undgås.

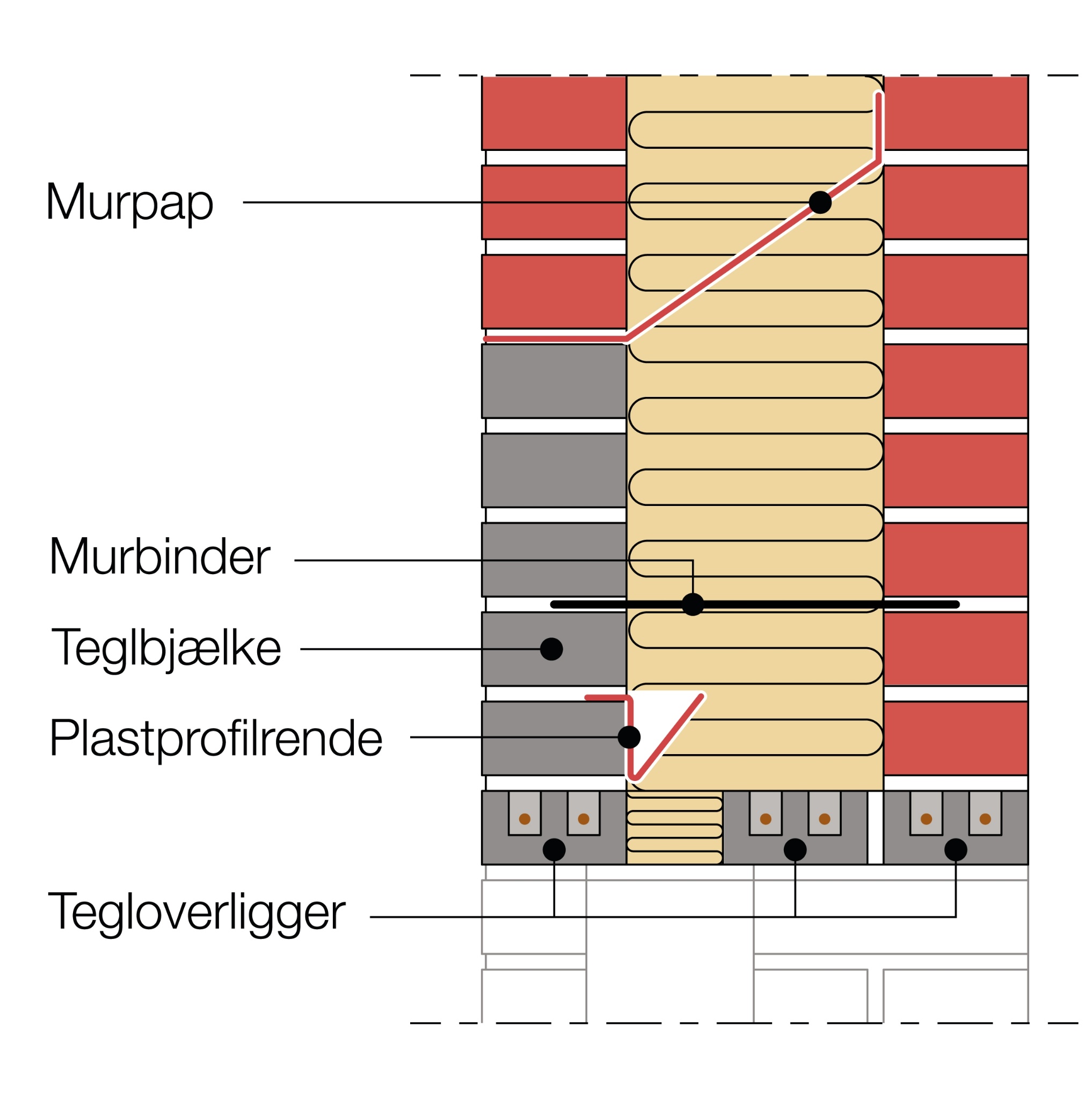

    figur-1_6Kompositbjælke fremstillet med henmurede skifter på en præfabrikeret tegloverligger. Den viste bjælke i formuren er 6 skifter høj. Der er anbragt en plastprofilrende over det 2. skifte i bjælken


    Teglbjælkens funktion er at overføre last over en åbning i murværket - til murværket ved siden af åbningen. Teglbjælker kan være kompositbjælker eller præfabrikerede bjælker, og ved fremstilling af kompositbjælker benyttes tegloverliggere.

    Når der kan opstå skader, f.eks. revner eller brud, i teglbjælken, skyldes det manglende forståelse hos både projekterende og udførende for teglbjælkens funktion.  Ved lysningsvidder større end 3 meter skal der fx indlægges åbne studsfuger pr. ca. 1 meter i skiftet lige over murpappen til at bortlede indtrængende vand, anviser erfaringsbladet Teglbjælker i murværk – over vindues- og døråbninger (ID-nr. (21) 24 10 09) fra Fonden BYG-ERFA.

    - En tegloverligger er typisk et slapt armeret eller forspændt skifte, der kun er bærende i kraft af de overliggende, påmurede skifter og vedhæftningen i fugerne. Overliggeren optager trækspændingerne i den bjælke, som opbygges, når der påmures en række skifter, siger Morten Hjorslev Hansen, Civilingeniør, ph.d., fra Fonden BYG-ERFA.



    Kompositbjælke og præfabrikerede teglbjælker

    For lange bjælker kan der være tale om 3-skiftes overliggere, men en kompositbjælke består oftest af en 1- eller 2-skiftes tegloverligger med en række påmurede skifter. Bjælken er virksom op til murpappen, og skifterne under murpappen fugtsikres med en plastprofilrende. Plastprofilrenden kan udelades, hvis den kun kan sidde 1 skifte under murpappen, anviser erfaringsbladet.

    - Bemærk dog, at under plastprofilrender skal fugerne generelt udføres med mindst 95 % fyldningsgrad. Er der ikke plastprofilrende, skal fugerne udfyldes med mindst 95 % fyldningsgrad i hele bjælkens højde, siger Morten Hjorslev Hansen.

    Han minder om, at en præfabrikeret teglbjælke (mindst 3 skifter) er støbt som en enhed, der regnes som tæt over for indtrængen af regnvand.

    - Det medfører, at murpappen blot placeres oven på den præfabrikerede teglbjælke, og at der altså ikke bruges plastprofilrende. Præfabrikerede teglbjælker leveres med tilbagetrukne fuger, så de kan efterfuges med samme mørtel, som det øvrige murværk. Præfabrikerede teglbjælker regnes som bærende og skal ikke understøttes midlertidigt i forbindelse med opmuringen, siger Morten Hjorslev Hansen.


    figur-2_6

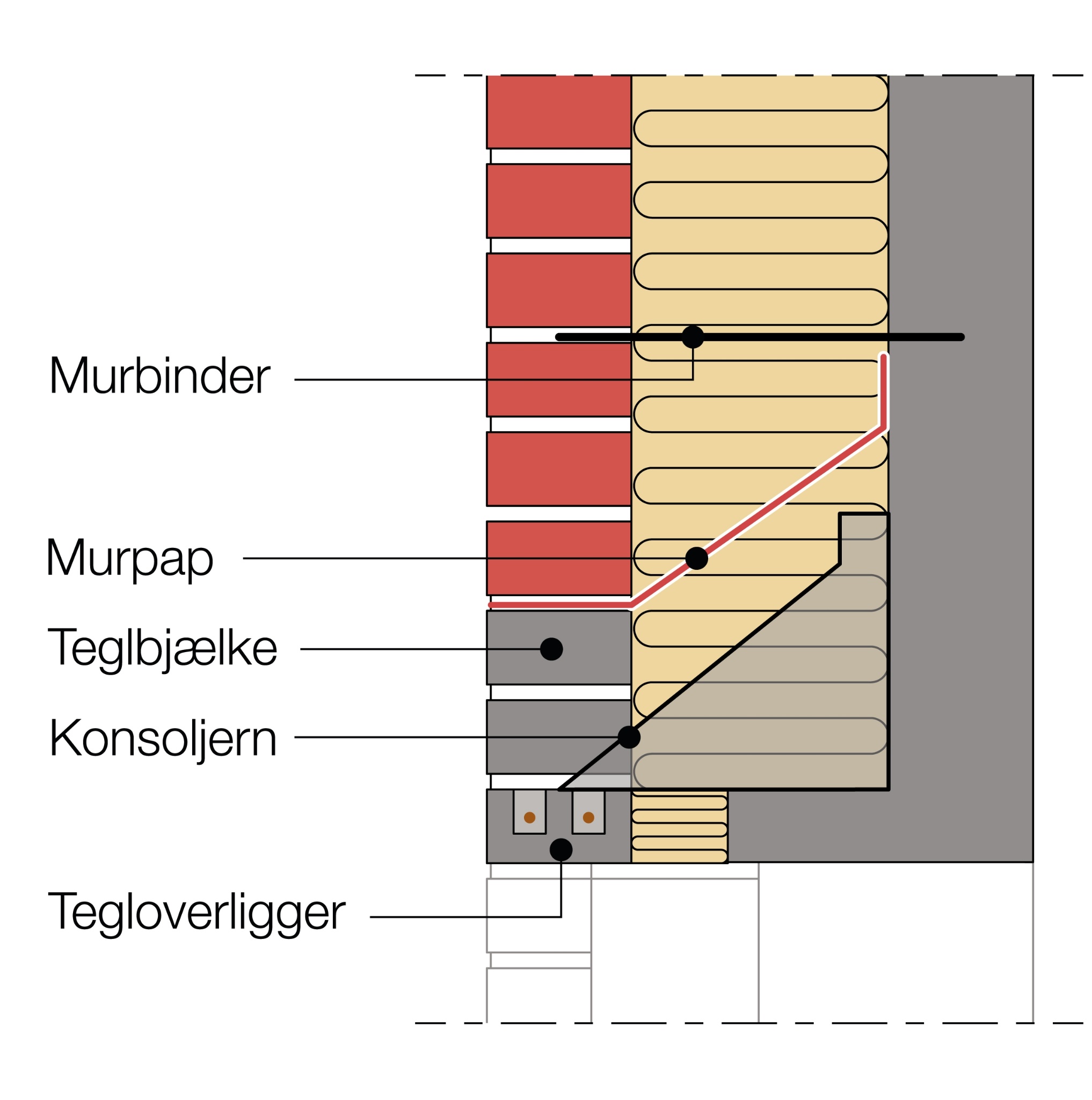

    Kompositbjælke, som bæres af konsoller. Bjælken er fremstillet med henmurede skifter på en præfabrikeret tegloverligger. Den viste bjælke er 3 skifter høj

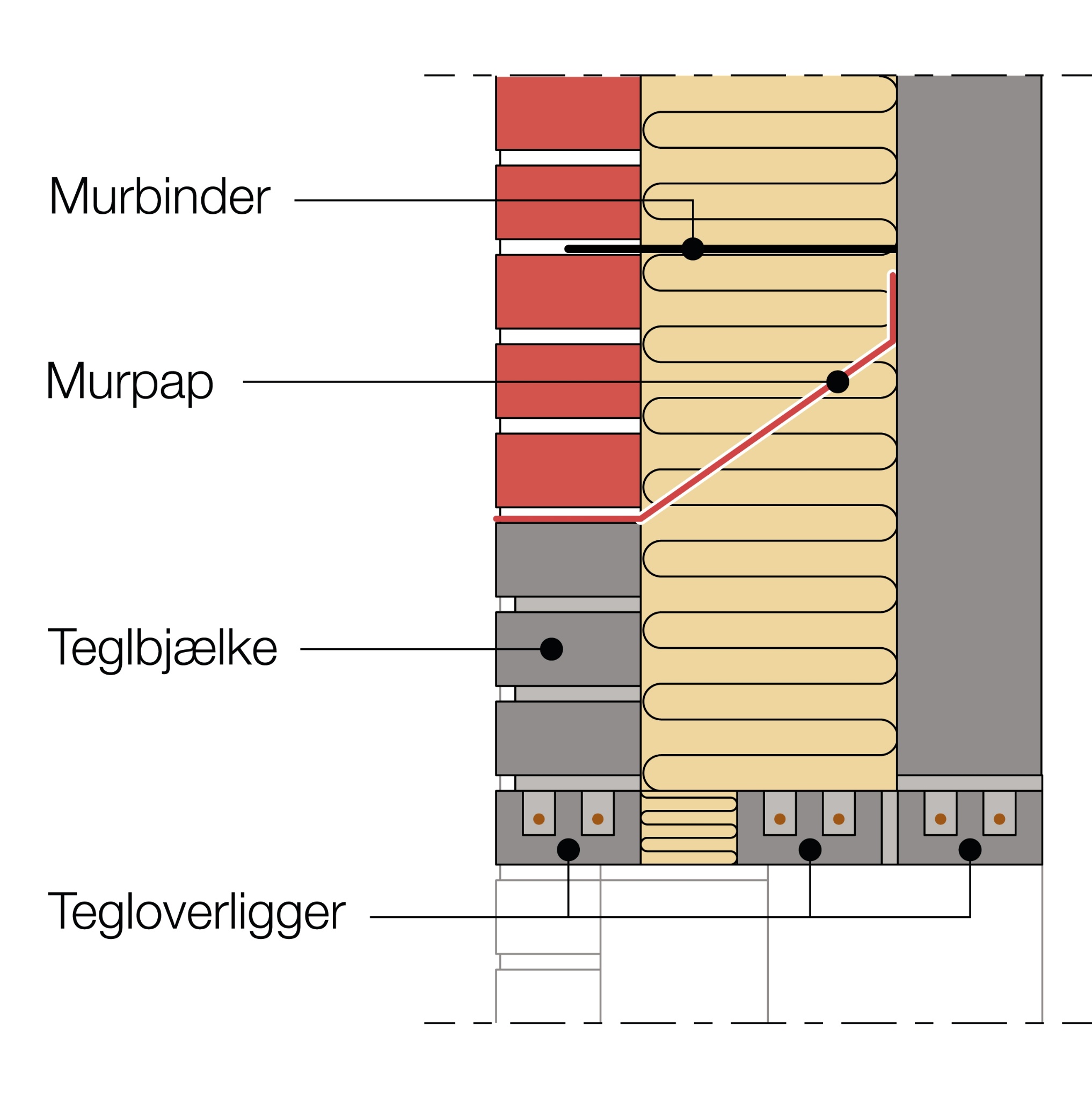

    figur-3_6Præfabrikeret bjælke, som er fabriksfremstillet. Den viste bjælke er 4 skifter høj


    Bevægelser og revnetyper

    Ved lysningsvidder større end 3-4 m kan der komme revnegivende bevægelser i teglbjælker. Revnerne kan, afhængigt af bevægelsesretningen, inddeles i to typer:

    - Type 1
    Revner fra vandrette bevægelser i teglbjælkens længderetning (svind, krybning, temperaturbetingede bevægelser).

    - Type 2
    Revner fra lodrette bevægelser som nedbøjning.

    - Teglbjælker, hvor der hovedsageligt forekommer længdebevægelser, der kan medføre type 1-revner, er lange bjælker med lille nedbøjning, som f.eks. kan være bjælker med lille last, høje teglbjælker uden murpap (stive), kraftige præfabrikerede teglbjælker, hvor deklareret/beregnet nedbøjning er lav og bjælker med så stor sideunderstøtning, at buevirkning etableres, siger Morten Hjorslev Hansen og tilføjer, at risikoen for type 1-revner minimeres kraftigt ved at indlægge armering i enderne.

    Bjælker, hvor type 2-revner også fremkommer, er bjælker med stor last uden sideunderstøtning. Risikoen for type 2-revner minimeres kraftigt ved at indlægge vandret armering over og ved siden af bjælken.



    - Armering indlægges, når den beregnede nedbøjning er større end 3 mm. Bemærk, armeringen reducerer ikke nedbøjningen, men den reducerer de synlige revner. Bygherren stiller krav til den tilladelige nedbøjning, siger han.


    Udbedring af revner

    Ved udbedring indfræses rustfast armering symmetrisk over revnen (mindst 1 meter ribbestål). Indrilning inkluderer desuden, at fugen, hvor armeringen skal indlægges, udkradses til 40 mm., at fugen rengøres med trykluft og forvandes eventuelt med kalkkost, at mørtlen lægges ca. 5-10 mm. i fugen, samt flere trin, der uddybes i erfaringsbladet.

    - Også revner midt på teglbjælke og vederlag – dvs. type 2-revner – er også udfoldet i erfaringsbladet, men her kan det være nødvendigt at ommure hele formuren, hvilket tillige medfører, at armeringen får mere effekt, siger Morten Hjorslev Hansen.
